1、产品简介

产品尺寸：114mm x 114mm x 62mm（主体）

本产品对外提供一路可控无源干接点（30VDC5A/250VAC5A），可通过 bluetooth LE 实现对电动门、闸机等门禁类端的控制；默认为常断开状态。

2、产品特点

电动门控制模块采用，绿色环保，并且触点接触性能优越，功耗较低的先进的品牌继电器，通过mcu的DO数字量信号控制，回路最大电流5A；继电器的机械耐久度20,000,000次；

控制方便：可配合手机，嵌入式设配等支持BLE的设备，实现对电动门或者闸机及其他用电设备进行场景控制；

安装方便：本产品外观塑料外壳，轻便并带有安装螺孔，安装方便；模块轻便，可使用螺丝或者双面泡棉胶安装；

使用外置天线，提供稳定的BLE信号；

功耗低：工作功耗在1w左右；

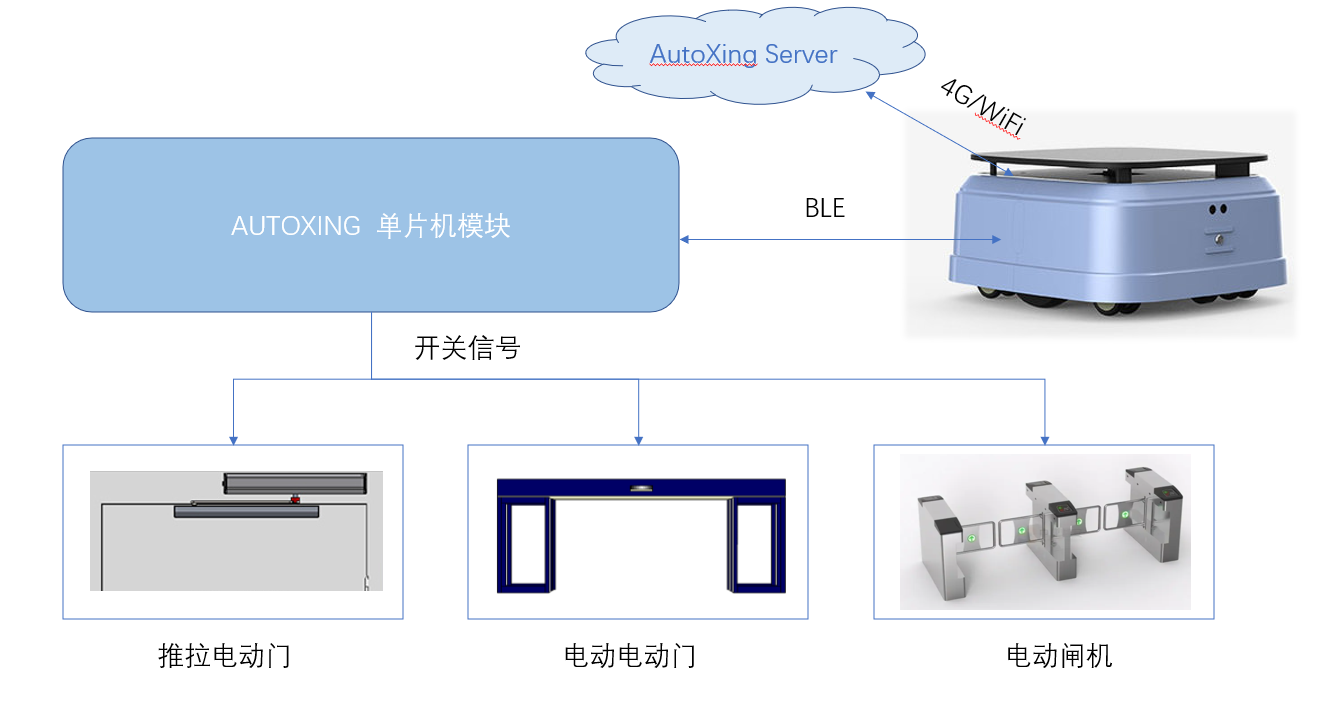

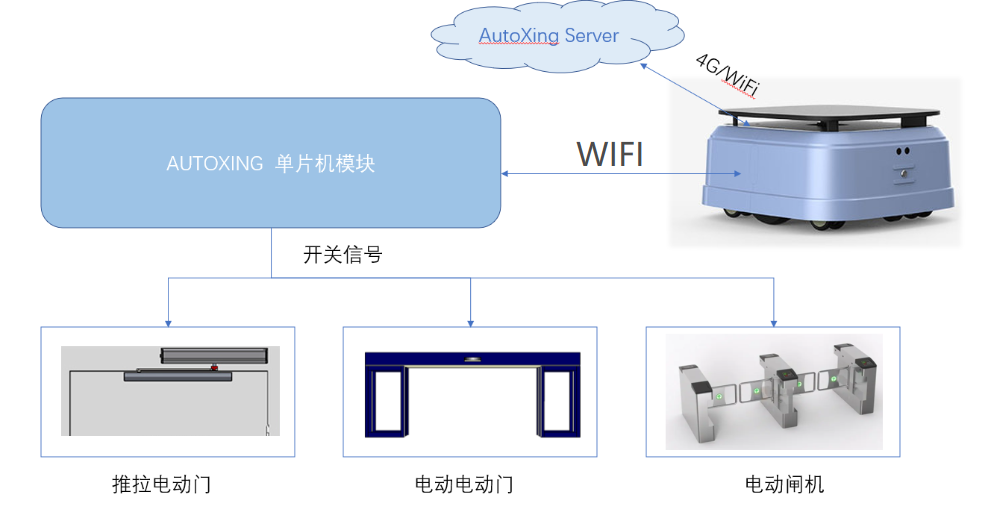

3、产品工作流程图

4、产品接线示意图

产品外包装为一个黑色接线盒，引出4个接线，如下：

蓝线绿线不用区分，通常连接自动门的开门和公共端

5、结构及安装说明

使用板载HX2.54-2AW端子给模块提供12V的供电，使用板载PH2.0-2AW端子外提供控制节点用于连接受控设备。

6、参数介绍

7、注意事项

1. 应安装在干燥的环境

2. 应远离信号干扰源及信号屏蔽强的位置安装

3. 控制设备的工作负载不可超出继电器的设计

8、安装要求

1.安装设备需提供稳定的220v交流电源或12v直流电源（正负不能接反）；

2.设备不能安装在封闭的金属屏蔽罩内；

3.破线安装时尽量使用热缩管或电工胶带；

4.检修安装时务必由专业持有电工类作业资质人员进行，因接线问题导致的设备短路损坏，后果自负。

声明：

-由于无线信号使用环境障碍物、电磁干扰、安装地点不同等各种因素影响对实际控制距离不同，实际控制距离以实际使用为准 -- 北京景行慧动科技有限公司对所述信息保留解释权。
